|
|
|
| |
胶粉聚苯颗粒

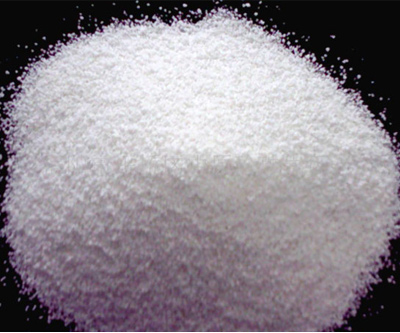

·EPG胶粉聚苯颗粒保温系统是以预混合型干拌沙浆为主要胶凝材料，加入适当的抗裂纤维及多种添加剂，
以聚苯乙烯泡沫颗粒为轻骨料，按比例配置，在现场加以搅拌均匀即可，外墙内外表面均科使用，施工方便
，且保温效果较好。该材料导热系数低，保温隔热抗结露性能好，抗压强度高，粘接力强，附着力强，耐冻
融、干燥收缩率及侵水线性变行率小，不易空鼓、开裂。本系统采用现场成型抹灰工艺，才来哦和易性好，
易操作，施工效率高，材料成型后整体性能好。避免了块材保温、接缝易开裂的弊病，且在各种转角处无需
裁板做处理，施工工艺简单。
BH胶粉聚苯颗粒保温系统总体造价较低，能满足相关节能规范要求，而且特别适合建筑造型复杂的各种
外墙保温工程，是目前普及率较高的一种建筑保温节能做法。
·胶粉聚苯颗粒外保温系统的性能指标
项目 技术要求
耐候性 经80次高温（70℃）—淋水（15℃）循环和20次加热（50℃）—冷冻（—20℃）循环后不得出现开裂、空鼓或脱落。抗裂防护层与保温层的拉伸粘结强度不应小于01MPa，破坏界面应位于保温层。
吸水量/（g/㎡）浸水1h ≤1 000
C型
抗冲击性
T型 普通型（单网） 3J冲击合格
加强型（双网） 10J冲击合格
抗风压值 不小于工程项目的风荷载设计值
耐冻融 严寒及寒冷地区30次循环、夏热冬冷地区10次循环表面无裂纹、空鼓、起泡、剥离现象
水蒸气湿流密度/g/(㎡·h) ≥0.85
不透水性 试样防护层内侧无水渗透
耐磨损，500L秒 无开裂，龟裂或表面保护层剥落、损伤
系统抗拉强度（C型）/MPa ≥0.1并且破坏部位不得位于各层界面
饰面砖粘结强度（T型）/MPa（现场抽测） ≥0.4
抗震性能（T型） 设防烈度等级下面砖饰面及外保温系统无脱落
火反应性 不应被点燃，试验结束后试件厚度变化不超过10%
|
|
|
|
|
